ohc

Descripción

Son las siglas de Over Head Cam y se distingue por tener el árbol de levas y las válvulas en la culata. El movimiento del cigüeñal se transmite al árbol de levas mediante: correa, cadena o engranajes.
El término "SOHC" o Single Over Head Cam, es sinónimo.
Si el árbol de levas fuera doble, hablaríamos de "DOHC" que también se le conoce como como Twin Cam.

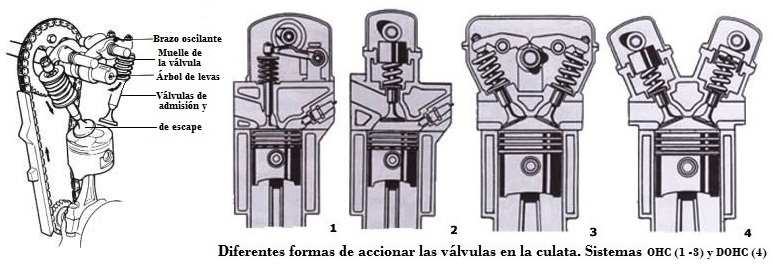

Las válvulas pueden ser accionadas directamente por el árbol de levas a través de los empujadores o el accionamiento se puede hacer indirectamente a través de balancines y palancas basculantes. Podemos encontrarnos con las siguientes disposiciones en el accionamiento de las válvulas:
1.- Balancín de palanca y válvulas en paralelo.
2.- Con empujadores de vaso invertido y válvulas en paralelo.
3.- Con balancines y con las válvulas colocadas en forma de "V". A este sistema también se le puede denominar SOCH (Single OverHead Camshaf) cuando accione 3 o 4 válvulas como ocurre en algunos motores por ejemplo: la marca Honda (VTEC) utiliza esta configuración.
4.- Doble árbol de levas, (Dohc), con las válvulas colocadas en forma de "V". Es el accionamiento de las válvulas preferido para la técnica del motor de 4 y 5 válvulas.

La Triumph Speed Twin, bicilíndrica de 350 cc, de 34 CV / 9 000 rpm, fue la primera motocicleta británica de turismo con distribución {ohc}. 1936

ohc 02.gif

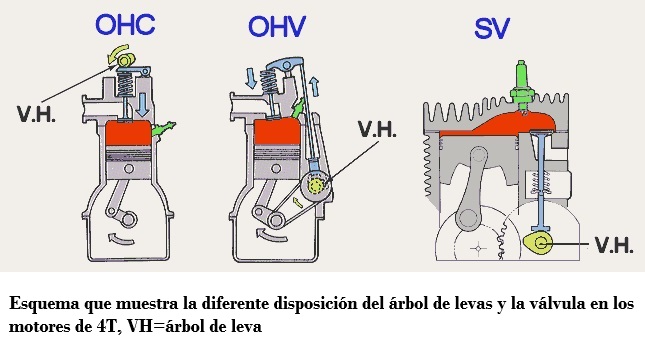

ohc 03.jpg
